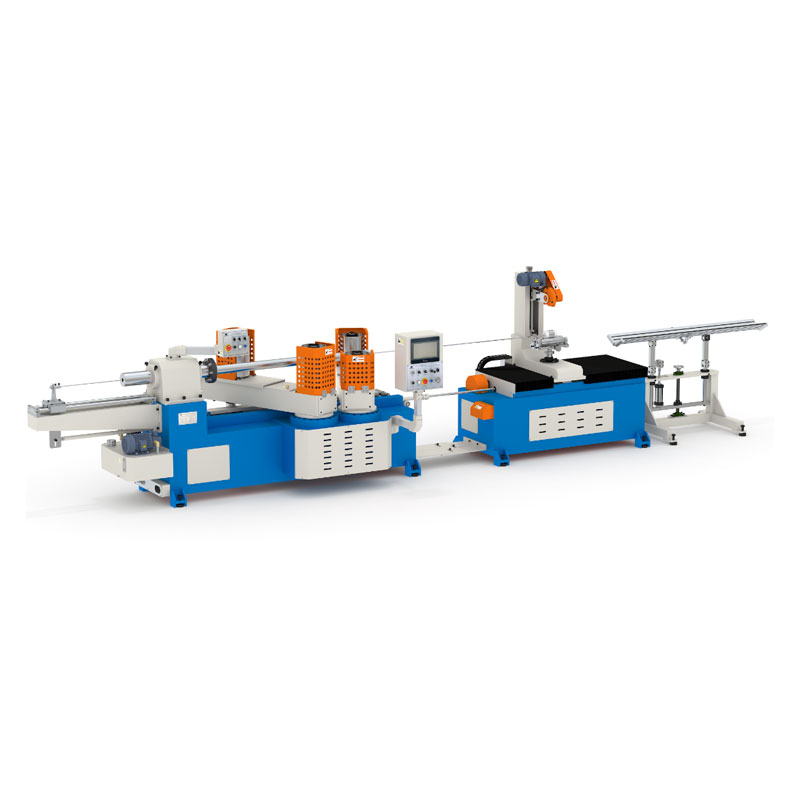

Máy làm ống giấy nặng

Nó có thể được sử dụng để sản xuất các ống giấy sợi hóa học, các lon giấy cấu trúc tổng hợp khác nhau và các ống giấy công nghiệp nhỏ. Máy này có khả năng hình thành các ống giấy xoắn ốc, và tích hợp các chức năng dán, uốn lượn và cắt thành một, làm cho hoạt động hiệu quả và thuận tiện.

Chức năng

Loạt "E" của máy làm ống giấy nặng, thiết kế ý tưởng đơn giản 、 、 、 ổn định.

Tiêu chuẩn để làm ống giấy 3, (ID76.2mm), độ dày thành tối đa dưới 10 mm, ID ống lớn nhất có thể lên tới 200mm.

Đặc điểm kỹ thuật

Đặc trưng

1. Toàn bộ khung máy được làm bằng tấm thép dày và được hàn thông qua xử lý thứ cấp, giúp cải thiện đáng kể độ ổn định và độ bền của thiết bị.

2. Hệ thống truyền dẫn chính áp dụng cấu trúc giảm bánh răng, có đặc điểm của nhiễu hoạt động thấp, phát nhiệt thấp, tốc độ cao và mô -men xoắn cao.

3. Được trang bị biến tần vectơ mô-men xoắn cao để điều khiển động cơ chính để đạt được hoạt động tốc độ thay đổi linh hoạt và hiệu quả.

4. Được trang bị một lực căng liên kết cơ chế thủy lực và cảm biến góc để tự động điều chỉnh lực căng đai để đảm bảo hoạt động ổn định.

5. Được trang bị một hệ thống cắt đồng bộ sử dụng kết hợp vít bóng và động cơ servo để đạt được các hoạt động cắt có phản ứng cao và phản ứng cao.

6. Được trang bị một tín hiệu xung và hệ thống bù featforward để đảm bảo rằng độ dài cắt luôn nhất quán ở các tốc độ khác nhau.

7. Thông qua kiến trúc PLC độc lập kép, việc điều khiển tín hiệu và tính toán chức năng được phân tách để tối ưu hóa hiệu quả cắt và độ chính xác kiểm soát chiều dài.

8. Giao diện màn hình cảm ứng màu màn hình lớn mới được nâng cấp làm cho hoạt động thuận tiện hơn và giao diện rõ ràng hơn.

9. Được trang bị một thiết bị cho ăn giấy thông minh, nó tự động cảm nhận và dừng lại khi giấy bị vỡ để ngăn chặn sự sai lệch.

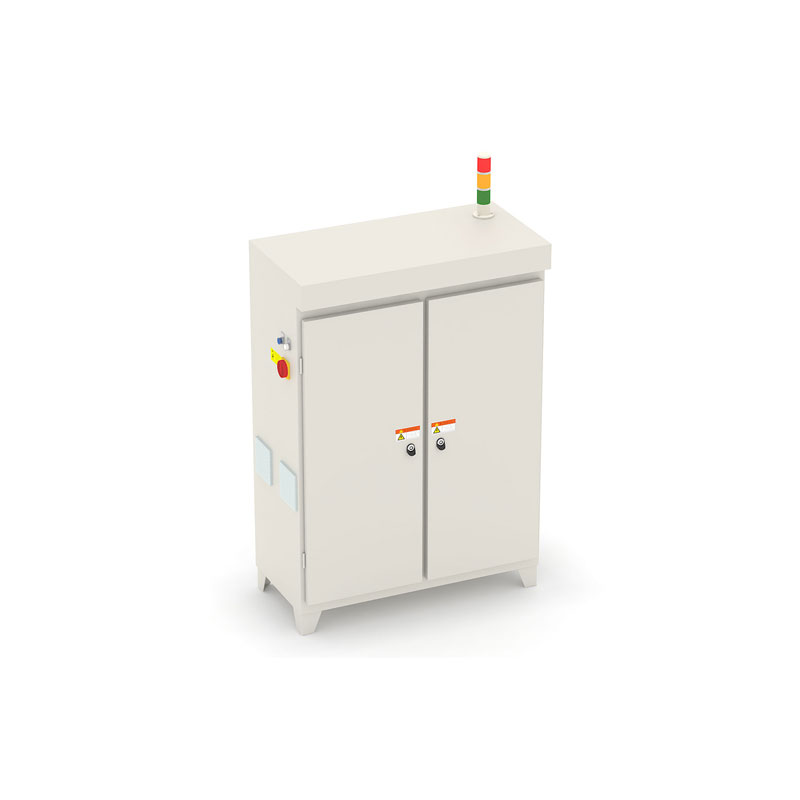

10. Cấu trúc tích hợp với điều khiển điện tích tích hợp hiệu quả giá đỡ cuộn giấy, giá phủ keo và cơ chế cho ăn bằng giấy.

11. Thiết kế mô -đun của hệ thống dây điện của toàn bộ máy cải thiện khả năng bảo trì và sự thuận tiện của việc thay thế hệ thống.

12. Nó hỗ trợ việc mở rộng các chức năng mạng, kết nối các dây chuyền sản xuất hoặc các thiết bị khác và có khả năng giám sát và bảo trì từ xa và hỗ trợ giao thức công nghiệp tiêu chuẩn Modbus TCP.

Chi tiết máy

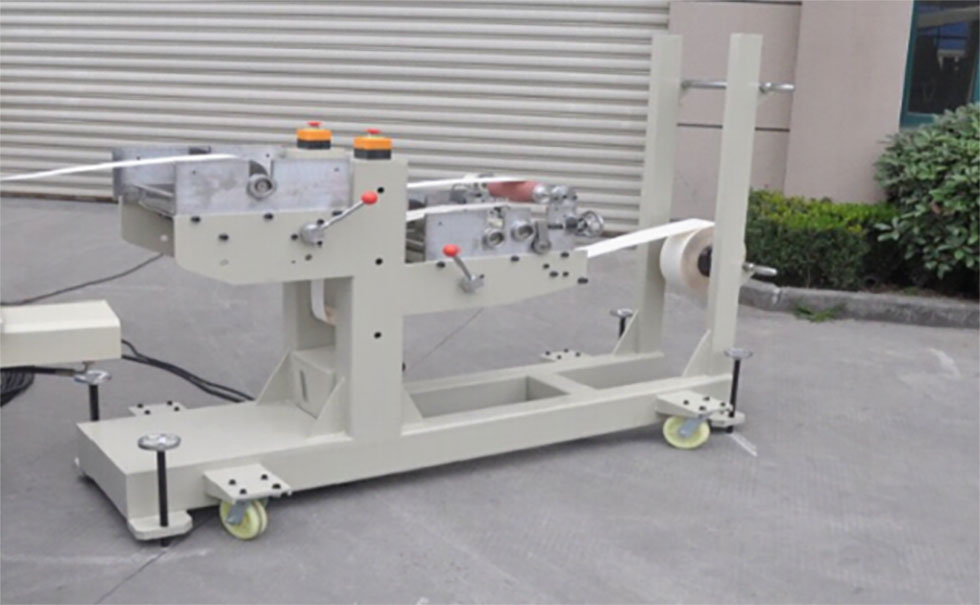

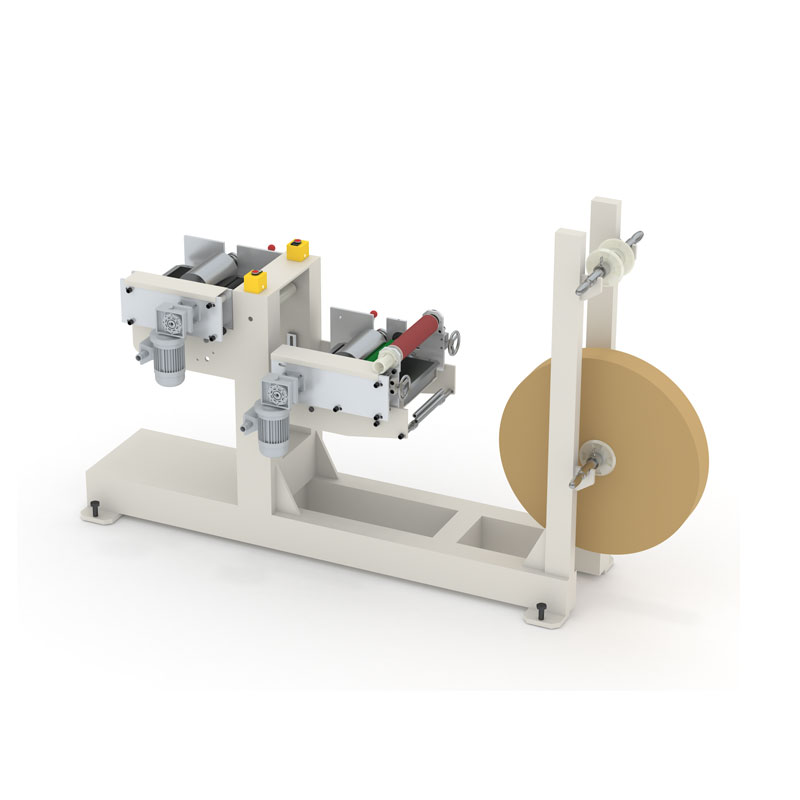

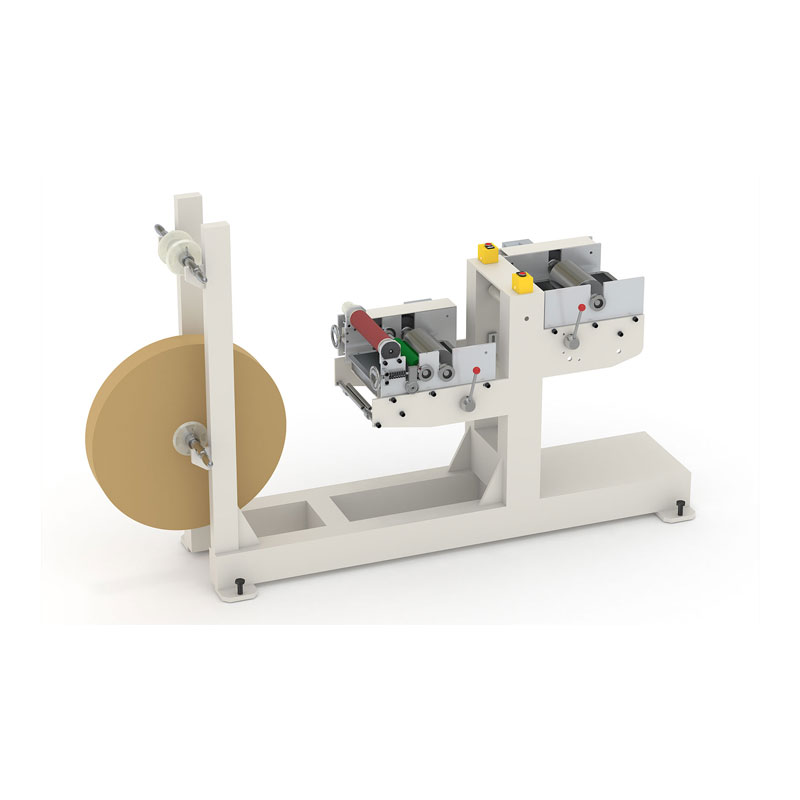

Hệ thống cho ăn dưới đáy đa chức năng

Tích hợp nhiều thành phần chính, bao gồm thiết bị cho ăn khay giấy tự động, mô-đun dán một mặt loại con lăn, hệ thống lăn dầu bôi trơn và chiều dài băng dính dựa trên bộ mã hóa và mô-đun phát hiện tốc độ để đạt được kiểm soát tích hợp của việc truyền tải, dán và giám sát.

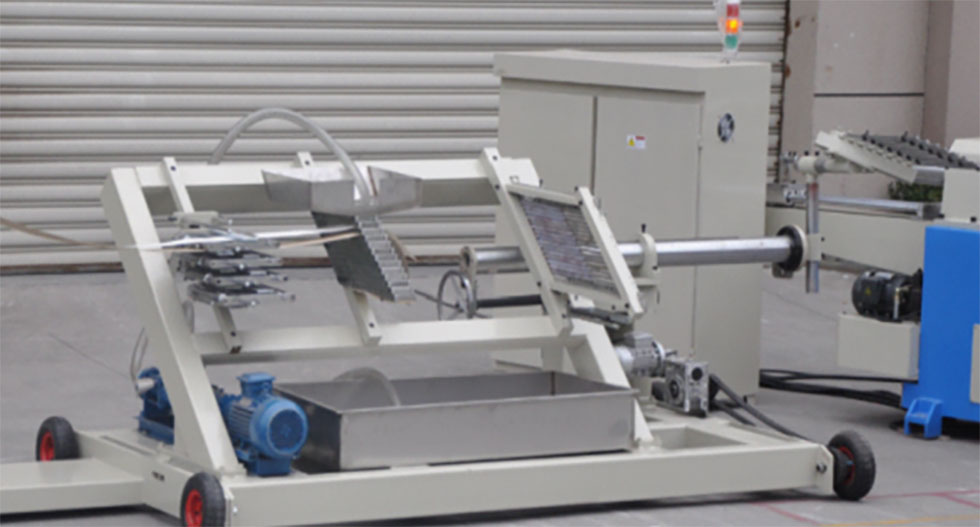

Cấu hình tiêu chuẩn Cấu hình Danh keo thác nước 16 lớp: (Các thiết bị keo khác là tùy chọn)
Các tính năng: Giá đỡ keo tổng thể có chiều cao thấp và dễ vận hành, sử dụng bơm keo vít 3kW để lưu thông keo và ống polyurethane để cạo keo.

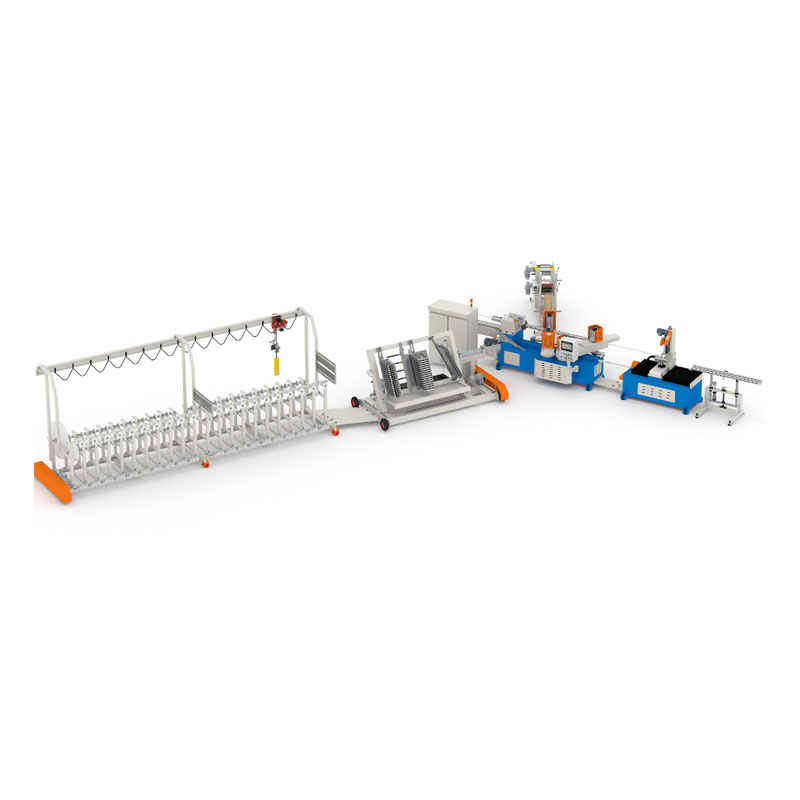

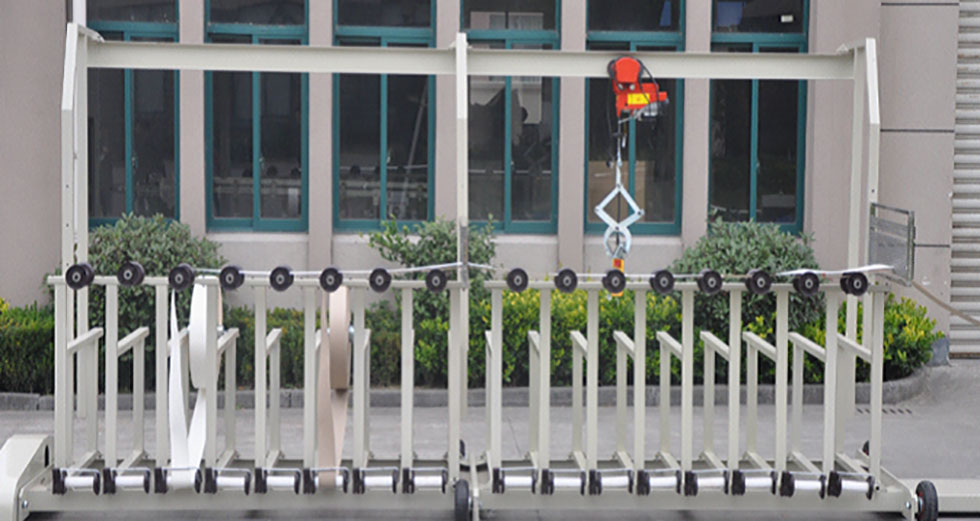

Cấu hình tiêu chuẩn Khay giấy tích phân 90 độ 90 lớp:
Các tính năng: Khay giấy được tải bởi cần cẩu điện và khay giấy rất dễ vận hành.
Với thiết bị điều chỉnh góc khay giấy được cấp nguồn.
Đường kính khay giấy tối đa là 1500mm (có thể tùy chỉnh trên 1500mm).
