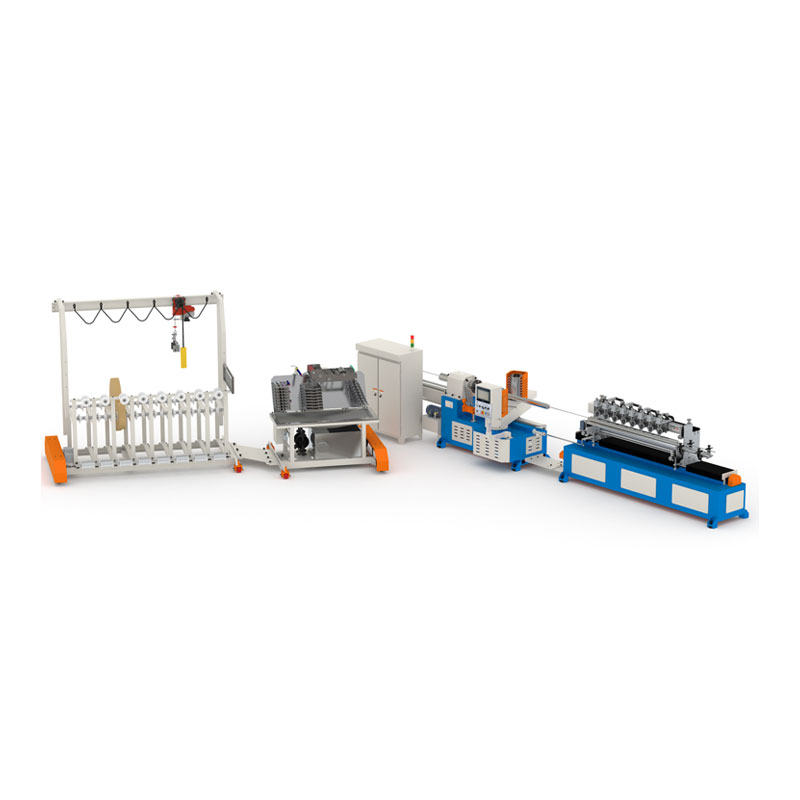

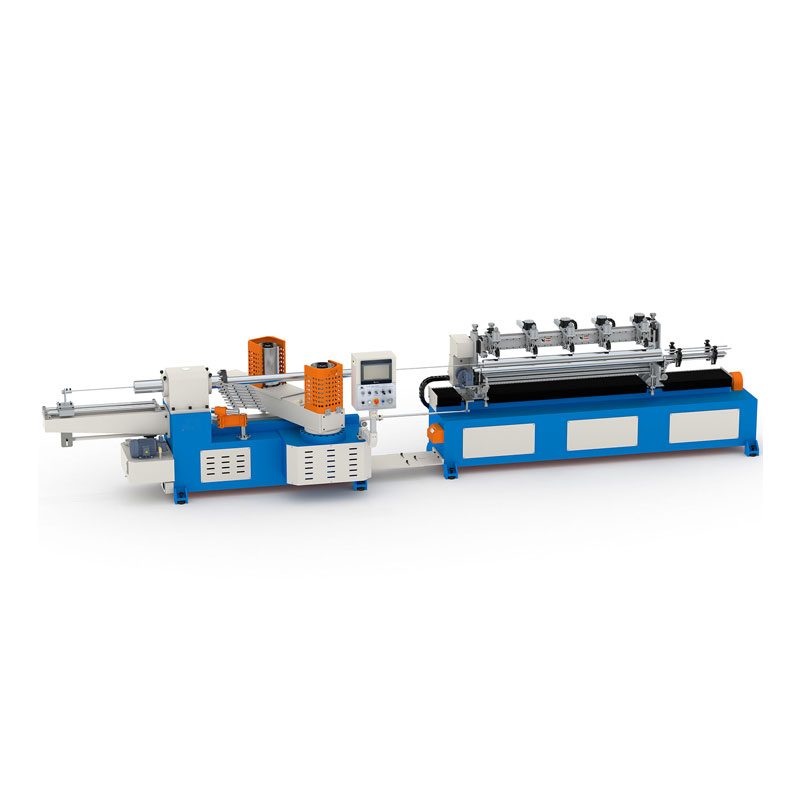

Máy làm ống nhiều máy cắt

Model:PTE2-120M
Máy làm ống nhiều máy cắt này có sẵn với ngôi sao mới trong các thông số kỹ thuật khác nhau để đáp ứng các yêu cầu của các khách hàng khác nhau. Là một tổ chức định hướng khách hàng, chúng tôi luôn cố gắng cung cấp kịp thời các dây chuyền sản xuất ống giấy chất lượng cao cho các khách hàng có giá trị của chúng tôi với giá thị trường hàng đầu.

Máy làm ống nhiều máy cắt được sử dụng cho giấy đóng gói composite, lõi bao bì bao bì nhỏ lõi văn phòng sử dụng lõi giấy. Mô hình có thể làm ống giấy xoắn ốc bằng dán, uốn lượn, cắt cùng nhau.

Chức năng

Sê -ri "E" của máy làm ống nhiều máy cắt, thiết kế ý tưởng đơn giản 、 、 、 ổn định.

Thông thường để làm ống giấy 3 3 (ID76.2mm), độ dày tường tối đa dưới 3 mm, ID ống lớn nhất có thể lên tới 120mm.

Chủ yếu được sử dụng để làm kích thước nhỏ và ống ngắn, có thể cắt thành nhiều phần tại một thời điểm

Multi Cutter Paper Tube Making Machine

Đặc điểm kỹ thuật của máy

Tham số Hệ thống điều khiển
Số lượng lớp 3-8 lớp Bộ điều khiển PLC Đồng bằng
Đường kính tối đa 120mm Giao diện máy người đàn ông WEINVIEW 6070T Màn hình chạm đầy màu sắc
Đường kính tối thiểu 20 mm Phiên bản chương trình JS-PTM4.2
Độ dày tối đa 3 mm Biến tần Yaskawa 7.5kw
Độ dày tối thiểu 0,8mm Bộ truyền động (Contactor ..) Gọn gàng
Cách sửa chữa mandrel Mặt bích & siết chặt Thành phần tín hiệu Yaskawa
Tua lại mũi Hai mũi một đai Thành phần khí nén Airtac
Cách cắt Máy cắt khí nén, 8 lưỡi dao Động cơ điều chỉnh góc Jiacheng
Cách dán Mặt đơn/ đôi Kiểm soát đồng bộ Trục servo trục
Sửa lỗi chiều dài Bộ mã hóa Hệ thống cắt theo dõi đồng bộ Hệ thống theo dõi servo đồng bộ
Nhà điều hành 1-2person
Tốc độ sản xuất 3-20m/phút Trang phục lắp ráp
Kiểm soát tốc độ Biến tần Điều khiển từ xa Không bắt buộc
Năng lượng đầu vào Phong tục Người giữ ống tự động rơi
Kích thước (mm) Đắt góc Điện
Mainframe: l*w*h 6300mm*1700mm*2000mm Điều chỉnh thắt lưng Thủy lực
Khu vực: l*w 16000mm*7000mm Góc của động cơ chính
Đường kính trung tâm bánh xe 215mm Dừng khi hết giấy Dừng dưới cùng tự động dừng
Chiều cao trung tâm bánh xe 400mm Auto keo cho Bơm vít 1,5kW
Min lốp 750mm Tự động bôi trơn Tự động
Max lốp 950mm Điều chỉnh căng thẳng Có thể chọn
Tổng trọng lượng 4200kg Loại giá đỡ giấy Tích hợp
Hệ thống ổ đĩa Thắt lưng Giáp
Sức mạnh của máy tính lớn 7.5 cho Thiết bị xử lý nhiệt bằng nhôm Có thể chọn
Tốc độ quay tối đa của trung tâm bánh xe 47r/phút Thiết bị sửa mã màu Có thể chọn
Mô -men xoắn đầu ra của bánh xe 1360n.m Thành phần kèm theo
Loại chuỗi 12a*2 Máy nén khí Có thể chọn
Loại trung tâm bánh xe 2 bánh xe Công cụ hữu ích 1 bộ
Mang HRB Thắt lưng 1 bộ
Mandrel 1Piece

Đặc trưng

1. Với hệ thống cắt đa lưỡi, có thể cắt thành chiều dài cuối cùng, không cần phải cắt lại.
2. Cấu trúc chính được thực hiện bởi các thép dày hơn được hoàn thiện bằng cách xử lý cắt lại và hàn, làm cho máy ổn định và mạnh mẽ hơn nhiều.
3. Bộ truyền dẫn chính áp dụng bộ giảm tốc, nhiễu thấp, nhiệt thấp, cách mạng cao, mô-men xoắn cao.
4. Động cơ chính áp dụng điều chỉnh tốc độ biến tần mô -men xoắn cao mô -men xoắn cao.
5. Được trang bị một thiết bị thủy lực để điều chỉnh độ căng của vành đai, được trang bị cảm biến lực căng đai và cảm biến góc vành đai, cả hai đều có thể được điều chỉnh tự động.
6. Được trang bị hệ thống cắt đồng bộ, việc cắt bàn áp dụng vít bóng chính xác cao và ổ đĩa máy chủ hiệu suất cao.
7. Điều khiển cố định độ dài xung được trang bị, hợp tác với chức năng bù phản hồi phía trước
8. Áp dụng hệ thống điều khiển PLC kép, điều khiển đầu ra IO và hoạt động chức năng Điều khiển riêng biệt, để tăng tốc độ phản ứng cắt, với độ chính xác cắt tốt hơn.
9. Áp dụng bảng điều khiển mới và giao diện cảm ứng máy chủ màu kích thước lớn.
10. Với thiết bị cho ăn giấy đa chức năng đa chức năng, sẽ dừng lại sau khi phá vỡ giấy.
11. Với giá đỡ cuộn giấy tích phân, giá đỡ keo, lắp ráp cho ăn bằng giấy, tất cả đều là điều khiển điện.
12. Thiết kế mô đun hóa bố trí điện sử dụng 、 Duy trì và sửa chữa tiện lợi và khoa học hơn.
13. Với thiết bị cài đặt Trợ lý khuôn.
14. Mô -đun mạng là tùy chọn, để kết nối mạng với nhiều thiết bị và dây chuyền lắp ráp, cũng để giám sát và bảo trì từ xa, thỏa thuận Modbus TCP.
15. Thiết bị niêm phong nhiệt và máy dò màu là tùy chọn theo yêu cầu.

Chi tiết máy

Multi Cutter Paper Tube Making Machine

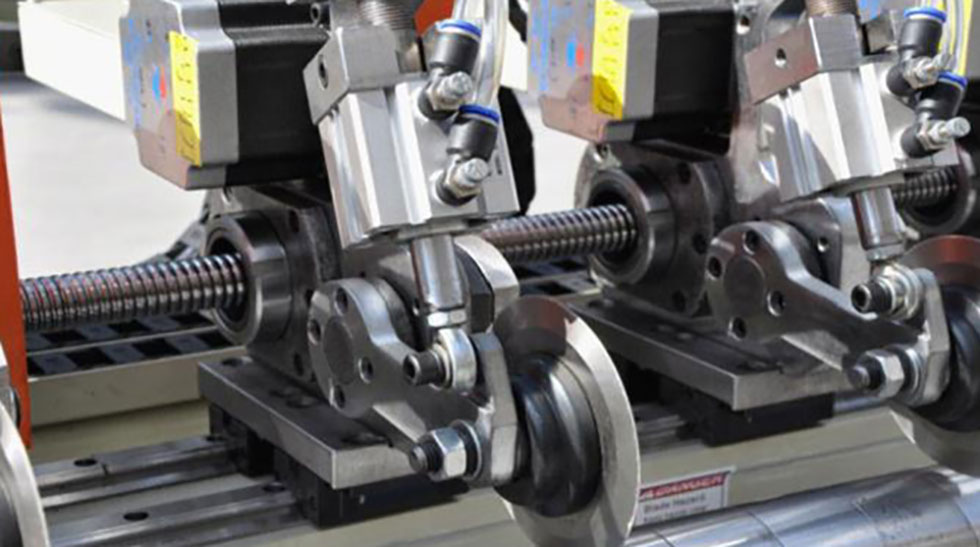

Thiết bị đa máy cắt, Cấu hình điều chỉnh dao tự động tùy chọn

Multi Cutter Paper Tube Making Machine

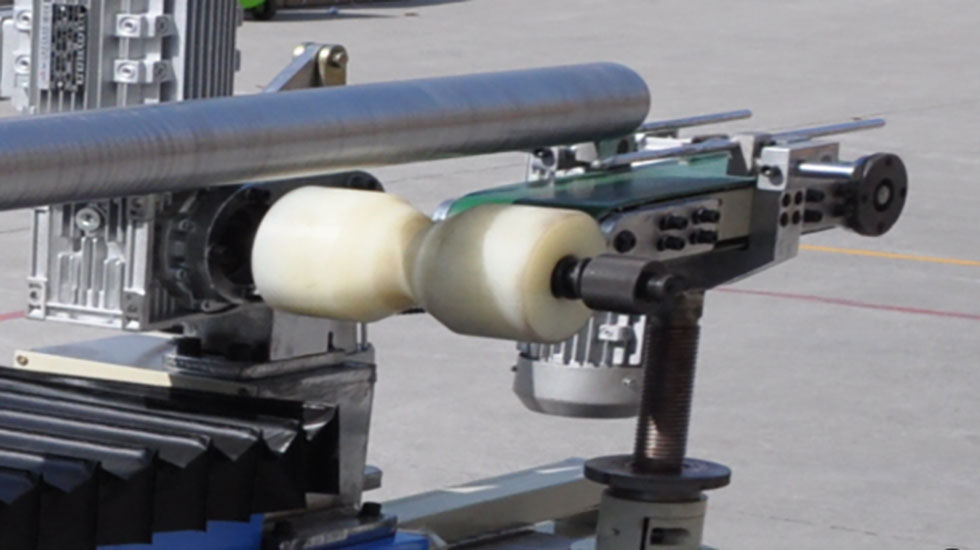

Thiết bị chuyển ống giấy, vận chuyển ống giấy cắt sang quá trình tiếp theo

Multi Cutter Paper Tube Making Machine

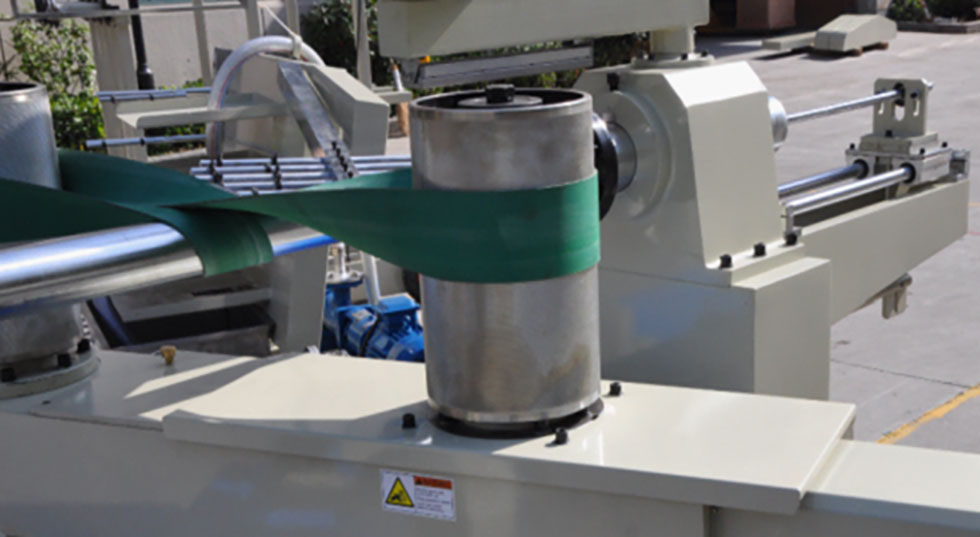

Trung tâm đai thủy lực, căng đai tự điều chỉnh
